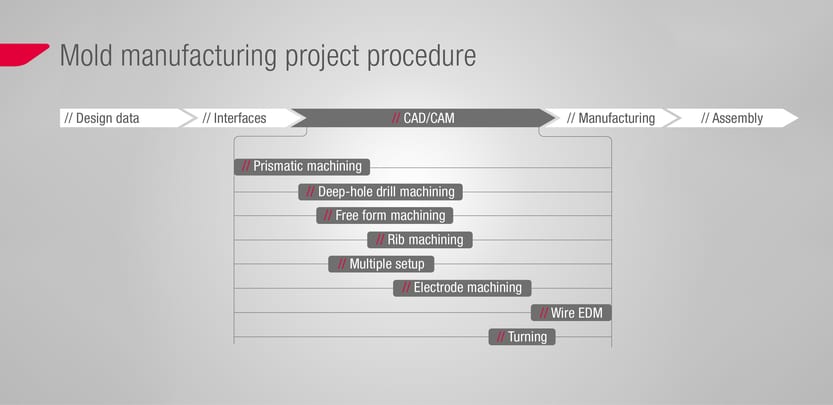

Tebis為您提供適合注塑模具的工藝流程解決方案,讓您對應每種應用場合,快速靈活地為客戶提供合適的結果。CAD和CAM功能相互完美協調,可實現NC編程的標準化和高度自動化。借助工藝單和流程資料庫,可輕鬆整合個別流程,例如肋筋加工和電極加工。
要進行2.5 D自動化,首先要對工藝流程進行恰當準備。結果:Tebis 流程資料庫已設置為最佳,加工參數已設定。此後,所有工序均可自動執行。

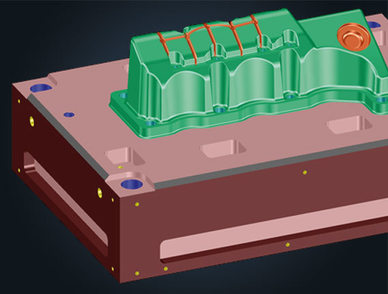

根據OEM顏色表或者元素類型對工件進行結構化處理。借助便利的CAD功能,可以輕易從工件分離出幾何體。
選取設計系統內的規則幾何體和自由幾何體,並使用Tebis的特徵掃描功能。設計特徵轉化成為加工特徵。Tebis從特徵庫提取必需的加工信息。
根據具體加工情況手動調整特徵,或者按組別進行分類。

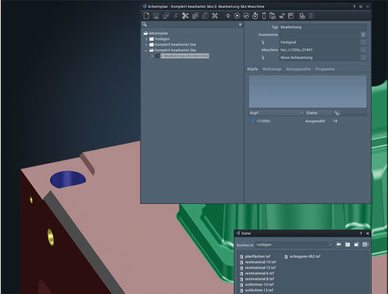

利用工藝單、模板和元素自動選擇功能自動計算刀路。

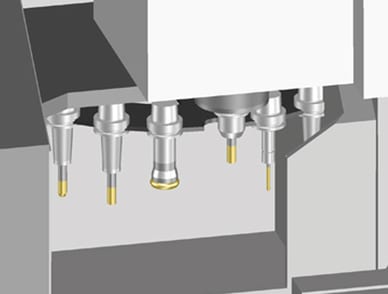

減少加工刀具數目,或者調整自動確定的刀具長度。

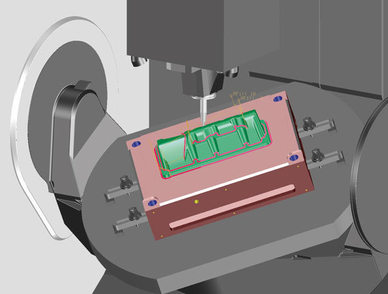

通過對NC程序進行仿真,檢查加工過程中所有元件的碰撞可能性,必要時調整裝夾狀態。

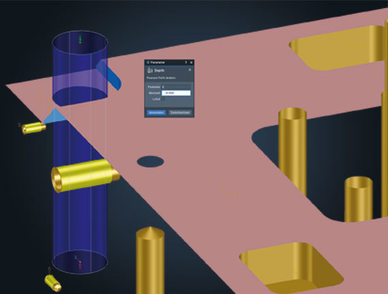

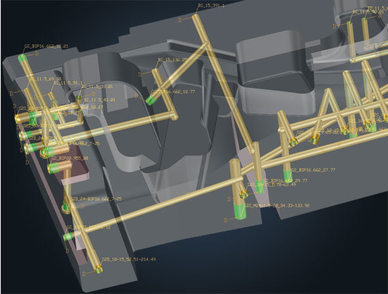

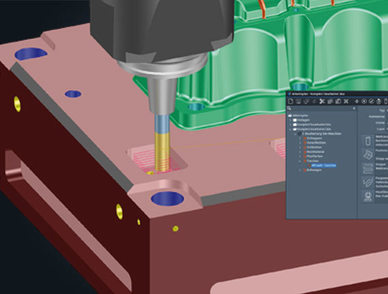

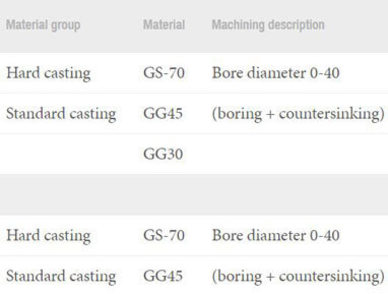

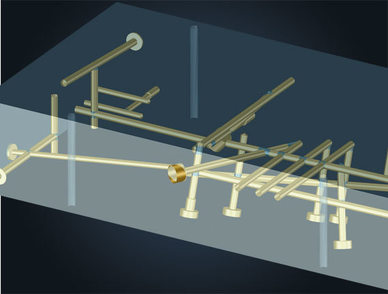

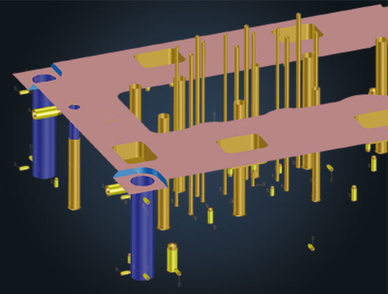

從設計系統選取孔和深孔體,並使用Tebis的特徵掃描功能。用彩色對工件進行結構化處理,再用便利的CAD功能輕鬆的從工件分離出幾何體。利用顏色表按類項或長度使特徵結構化。

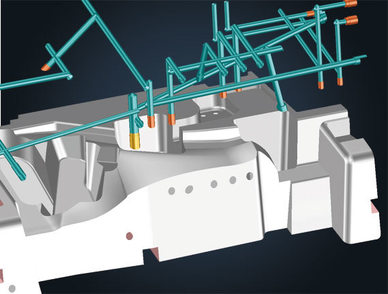

按深孔鑽要求優化工件特徵。自動識別映像,並在坯件上添加並延長映像。自動指定最佳加工策略。
按對刀方向分類特徵,並按加工次序進行分組,處理特徵交叉和裁剪。

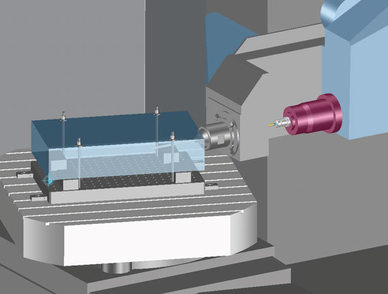

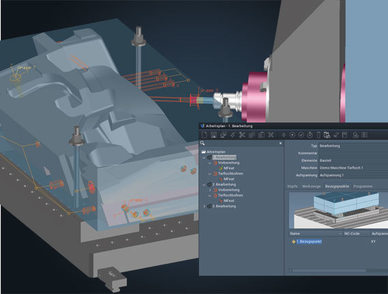

減少加工刀具數目,或者調整自動確定的刀具長度。檢查加工過程中所有元件的碰撞可能性,必要時調整裝夾狀態。

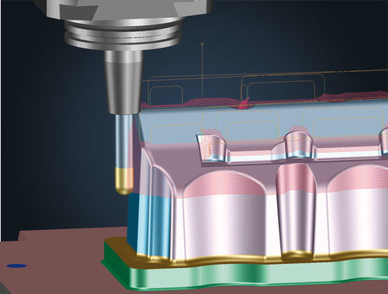

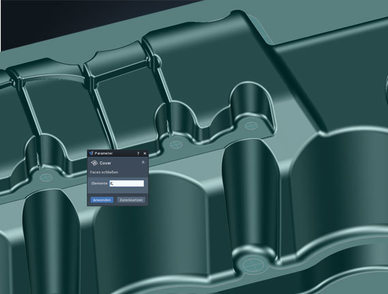

分析工件,自動封孔,生成連接曲面和延展曲面。

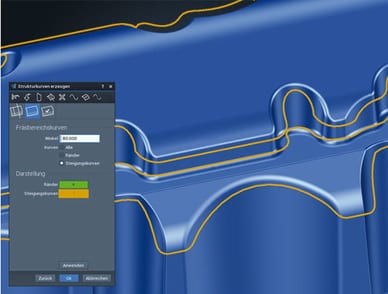

利用顏色使工件結構化,快速分離元素和曲面組合,用結構曲線最佳劃分銑削範圍。

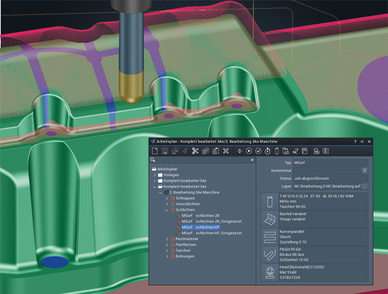

利用工藝單、模板和元素自動選擇功能。
開始自動化後台計算,同時準備下一工件。
優化銑削範圍,使加工交互配合。

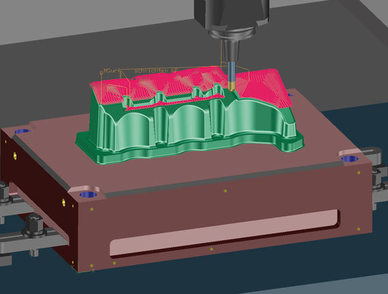

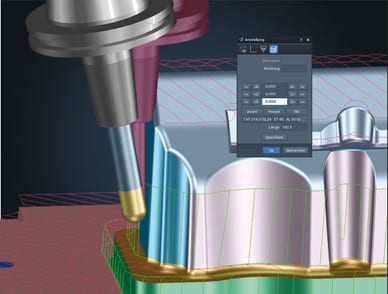

自動縮小銑削範圍,採用自動3轉5 軸避讓銑削法。
分析工件,生成連接曲面和延長曲面。

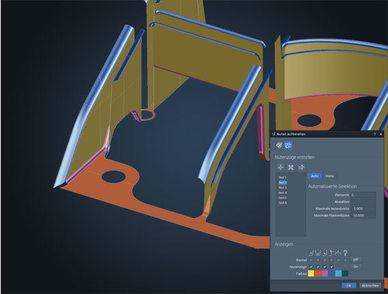

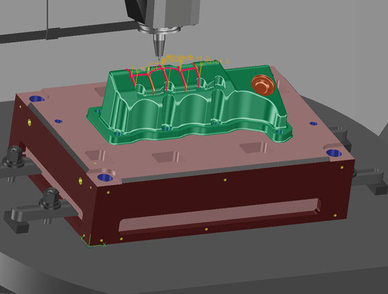

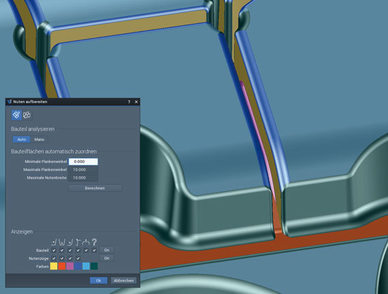

用Tebis的CAD功能自動識別適合使用槽加工的區域。
將幾何體自動劃分為底部、側面和倒圓,並將它們整合成待加工的槽元素。

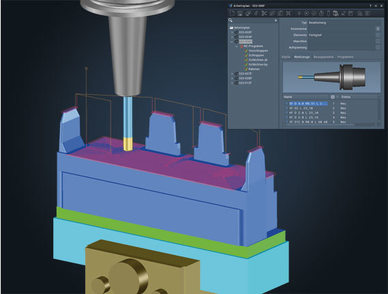

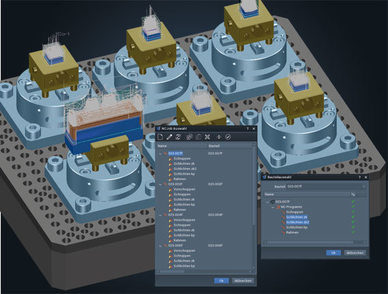

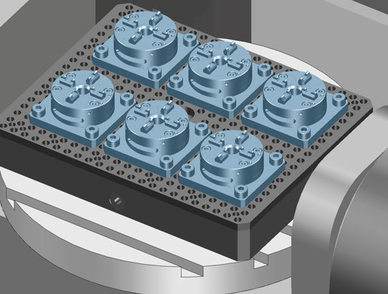

創建加工夾具系統作為CAD模型,設定參考點。
創建不受具體加工影響的NC程序。在一個文件中完成多個工件的準備和編程工作。

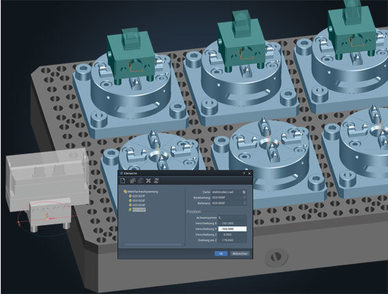

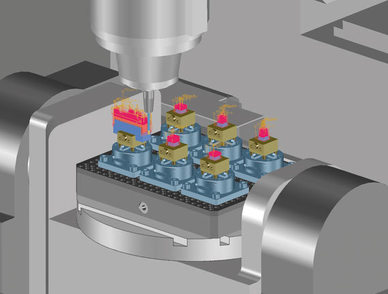

將個別工件的NC程序合併成一全套加工方案。安裝裝夾塔和裝夾板。
按刀具或工件對刀路進行分類,將個別編程設定的刀路合併成NC程序。

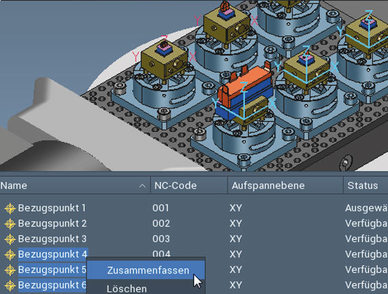

優化和管理參考點,插入附加的部分程序。

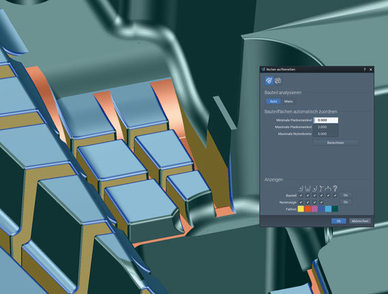

識別電蝕範圍,用Tebis的CAD功能便利準備放電面。

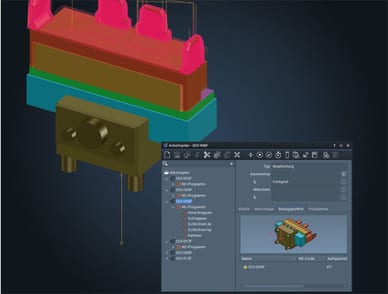

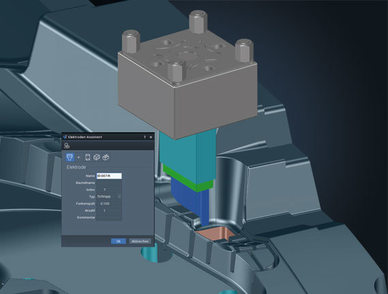

利用輔助功能自動生成完整的電極。
利用工藝單、模板和元素自動選擇功能。開始自動化後台計算,並且同時準備下一電極。

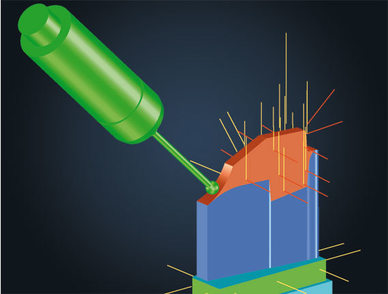

自動生成測量框架,測量3D輪廓。

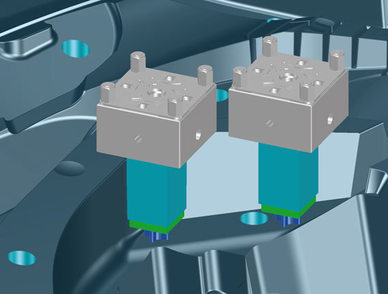

確定電蝕位置,生成多工電極以及粗加工電極和精加工電極。
進行銑削仿真,檢查所有組元的碰撞可能性。必要時調整裝夾狀態。

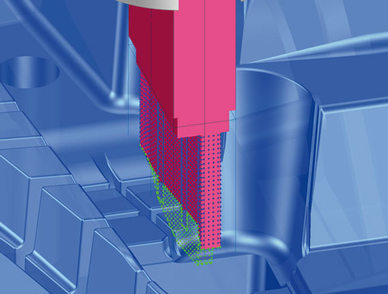

檢驗電蝕加工的碰撞可能性,檢查餘料。

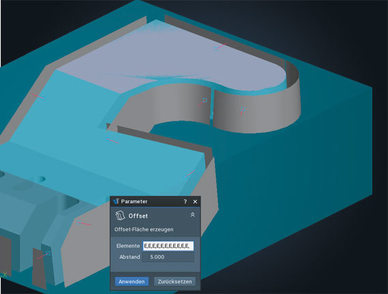

用Tebis的CAD功能準備所需文件,用彩色對工件進行結構化處理。定義工件零點位置所需的坐標系。
準備曲線、曲面和實體。

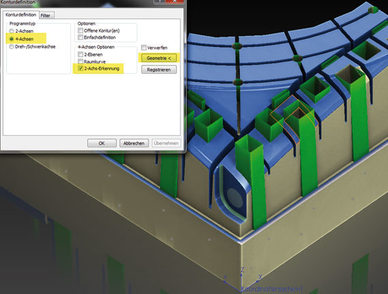

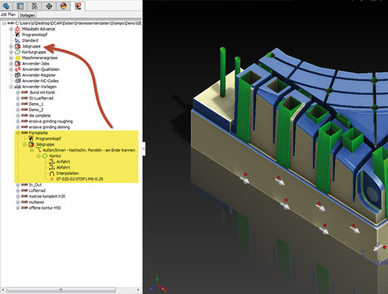

自動識別輪廓和起始鑽孔。利用拖放功能(Drag&Drop)對所需輪廓使用模版。啟動NC瀏覽器,開始材料切削仿真。

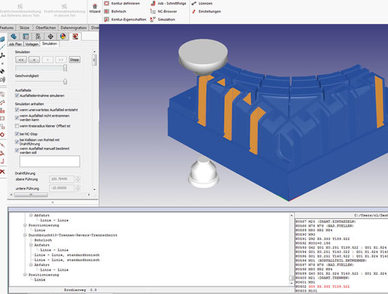

仿真模擬所有的流程,例如行程、穿線、停止和切分。模擬廢料,檢查其可脫模性。檢查加工過程中碰撞可能性,計算加工時間。

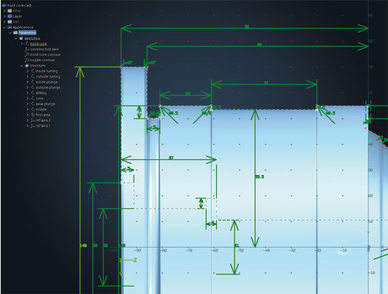

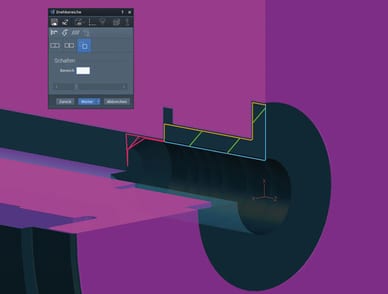

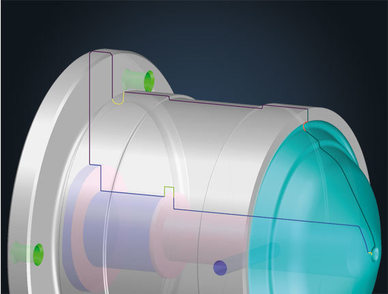

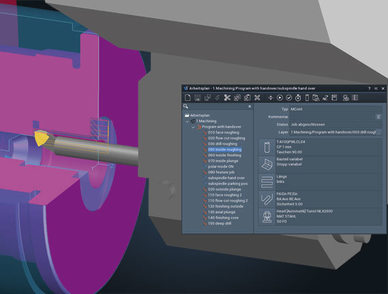

結合參數設計曲線,生成參數化車削輪廓。

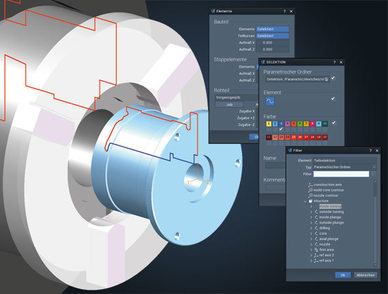

利用顏色、樹狀圖層和樹狀參數對工件進行結構化處理。從實體或網格面等3D體建立一個旋轉輪廓。
載入工藝單中的模板,設定裝夾方案,使帶參數的CAD設計與工藝單聯接。
計算NC程序。開始自動化後台計算,並且同時準備下一工件。
限定加工範圍,調整刀具定位,控制切削中斷。

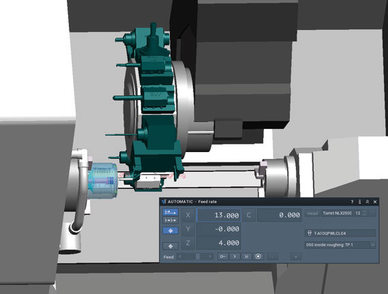

檢查加工過程中所有元件的碰撞可能性,必要時調整裝夾狀態。更改各項加工之間的設備狀態,啟用例如極坐標等的控制性選項。
