曲面、修剪面和拓撲面的不同等參曲線樣式

當面的初始顏色被更改後,我經常很難辨別其是否屬於修剪面(Face)、曲面(Surface)或者拓撲結構。我只能使用“設計/元素”功能找出曲麵類型。是否還有更簡單的方法?

有。在配置設置中,您可為各種曲麵類型選取不同的等參曲線樣式。



做法如下:

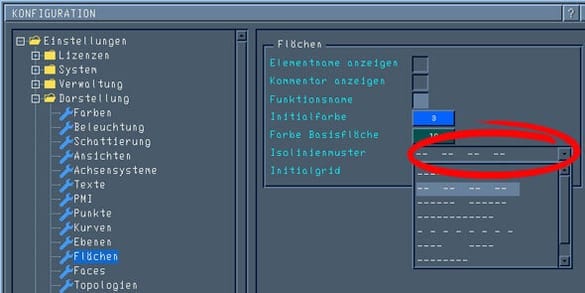

  1. 打開配置項“設置/查看”。
  1. 選中您想調整的等參曲線樣式的所屬曲麵類型。選擇等參曲線樣式並確定。
  1. 所有曲麵類型的等參曲線的默認設置是不間斷線型。

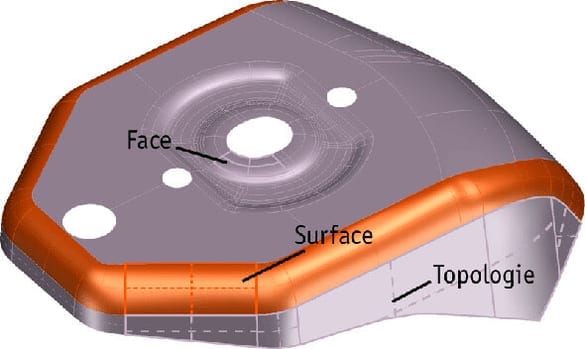

  1. 在我們的示例中,我們為修剪面(Face)保留該種線型。對於曲面(Surface),我們選用一種短間距虛線式的等參曲線樣式(表中的第二個線型);再用一種長間距虛線樣式(選擇表中的最後一個線型)表示拓撲結構的等參曲線。這種更改會實時顯示。
    這樣,曲麵類型就可以不受配色的影響而被區別開。
