使用多窗口技術

我們創建了包含加工所需所有夾具的CAD文件。目前我們要用PUT/CAD功能分別輸出所需的元素,並用GET/CAD功能將其讀入新的文件。這個過程比較麻煩。是否有簡潔的方法?

有。自Tebis 3.5 R7起,您可以利用多個CAD文件同時工作,比如將元素由一個文件複製到另一文件。



做法如下:

  1. 打開包含所需夾具的CAD文件。
  1. 將您需要復制的元素設為可見。

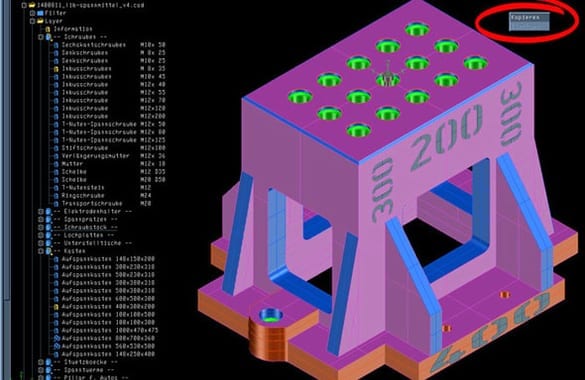

  1. 右擊視窗裡的任意位置,選擇“複製”。
  1. 選出需被複製的元素,必要時再選定一個參考軸系統。

    如果只想複製一個元素,可在選擇“複製”時將鼠標直接放在您想要的元素上。這樣系統可自動選定相應的元素。
  1. 點擊確認。
  1. 選中“文件/新建”。一個新文件將被打開。文件包含您的database.cnf 結構。
  1. 激活新文件中想要放置複製元素的層。

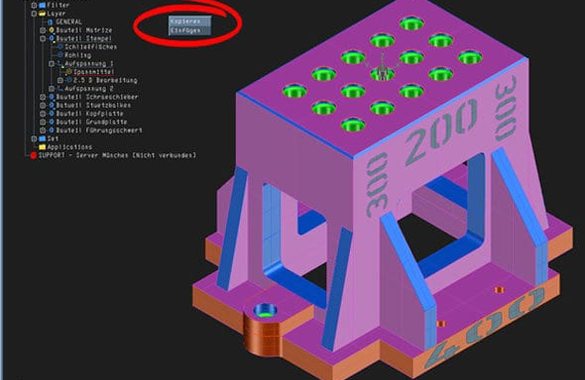

  1. 點擊視窗裡的任意位置,選擇“插入”。至此,複製的元素已被插入。



提示

  • 利用菜單項“窗口”可以隨時切換各種CAD文件。
  • 即使是NC加工、NC程序和NCJob也能從一個CAD文件的工藝單複製到另一個CAD文件的工藝單。



利用菜單項“窗口”調出幫助文檔,以便了解有關多窗口技術的更多信息。
