輕鬆創建六面毛坯

我們使用僅在少數幾個區域與CAD模型不符的大型鑄坯。我需要一個閉合毛坯模型,以便在碰撞檢查中檢測到所有碰撞輪廓。我是否必須掃描整個毛坯才能做到這一點?



不。Tebis允許您從六個方向創建一個毛坯。因此,您只需掃描與幾何體不一致的區域即可。



做法如下:

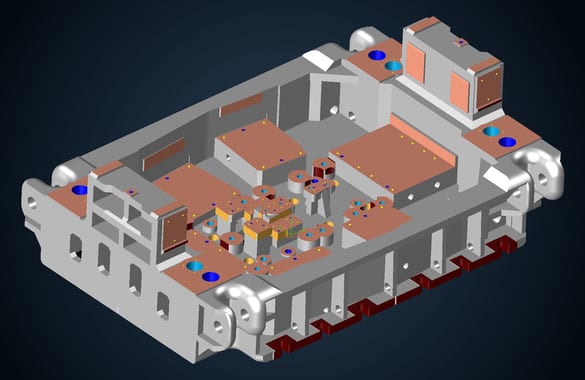

  1. 如果平面需要,先創建偏置曲面(橙色)。

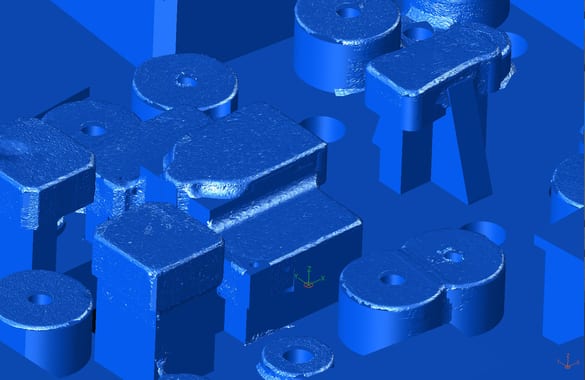

  1. 掃描偏離CAD幾何體的區域。

  1. 選擇“NCPrep/毛坯”功能(創建毛坯)。“毛坯”對話框打開。

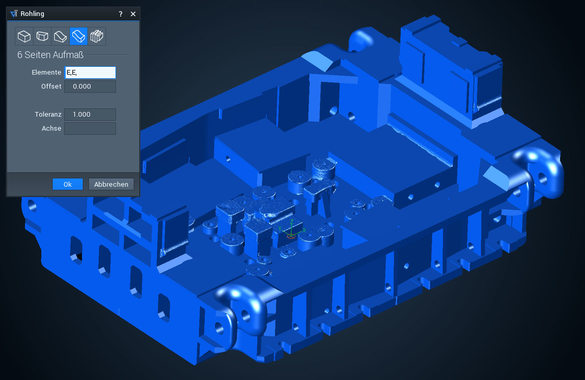

  1. 選擇“6面偏置”選項。選擇網格和CAD數據。

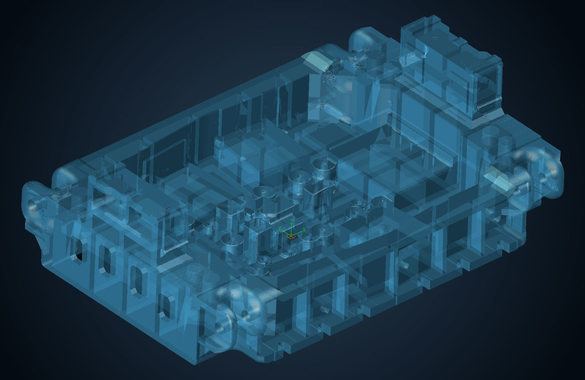

  1. 確認輸入。系統為整個組件創建毛坯。

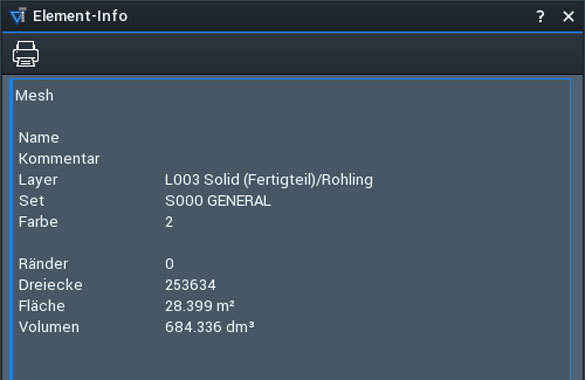

  1. 如有必要,使用“設計/元素”功能檢查毛坯是否完全閉合。邊界入口顯示的為“0”。同時也顯示體積。如果沒有顯示體積,則毛坯未閉合!



提示



打開“NCPrep/毛坯”功能中的上下文相關幫助,了解關於創建毛坯的更多信息。
