準備加工用CAD模型
專為NC編程人員開發的設計功能
複雜工件的NC編程基於3D CAD模型文件，設計人員已將工件的所有幾何細節信息包含在了此文件中。然後，CAD文件經常會丟失NC編程所需的附加幾何體，例如，區域和中心曲線、凹槽上的覆蓋表面、延伸和修圓曲面、坐標系、平面以及毛坯的幾何形狀。為此，Tebis CAD/CAM提供易於使用的CAD功能，包括廣泛的分析功能：例如，發現設計變更，查找、標記半徑和平面，檢測負傾角區域等。確定尺寸和插入文本的功能包括在所有支持CAD的Tebis軟件包的標準範圍內。
為NC加工準備的CAD模型越好，NC編程所需的工作就越少；在許多情況下，NC編程在Tebis中可自動進行，但前提是事先已建立關於NC特徵、NC模板、NC機床和刀具的工藝庫。
分析組件
Tebis為幾何體分析提供廣泛的功能：
- 計算長度、曲面面積和體積，以便估計材料成本和訂購材料
- 確定坐標、長度、半徑、距離、角度等尺寸
- 通過工件的實時比較功能
- 對兩個版本模型進行比較，以對比發生的設變
- 檢測和識別孔
- 檢測平面，例如，定義刀具長度
- 檢測和識別修圓
- 對兩個加工階段進行比較，以確定需要移除的餘料
- 檢測幾何陡峭的區域和負傾角區域，以確定適當的銑削方向
- 檢測質量特徵未滿足要求的曲面，包括間隙、高度細分和重疊曲面
- 用於評估曲面質量的曲率
只需輕鬆點擊按鈕，Tebis即可檢測和展現兩個版本模型的不同之處。

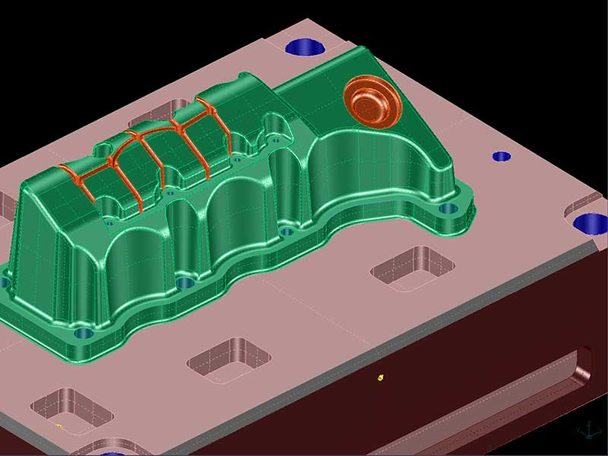

視頻顯示了針對該模具件的各種分析功能：
- 確定尺寸
- 分析圓角
- 檢測負傾角區域
- 檢測平面
- 檢測孔
視頻顯示了對該金屬板模具的多項分析功能：
- 確定尺寸
- 分析平面和圓角
- 確定相對於Z軸的傾角
- 檢測孔
- 實時相交功能
- 材料厚度分析
準備加工工件
NC編程人員使用Tebis準備加工工件的設計：
- 將工件和組件劃分和分解為與加工有關的元素
- 將填充曲面放在孔及任何復雜腔體上
- 生成毛坯幾何體，基於該幾何體，銑削程序只需輕鬆點擊按鈕即可開始
- 延伸曲面，以保護工件邊緣，並防止銑刀從工件的外部進刀

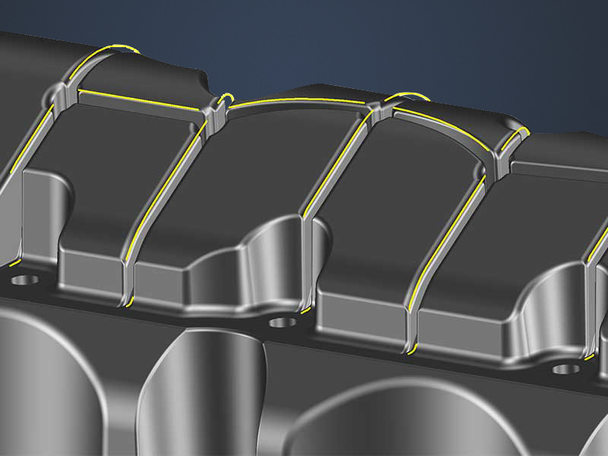

- 根據工件幾何體， 自動產生用於加工深槽的中心曲線
- 掃描工件的孔和配合，Tebis自動插入匹配加工工藝用於後續編程的加工特徵NC
- 處理任何復雜平面和型腔

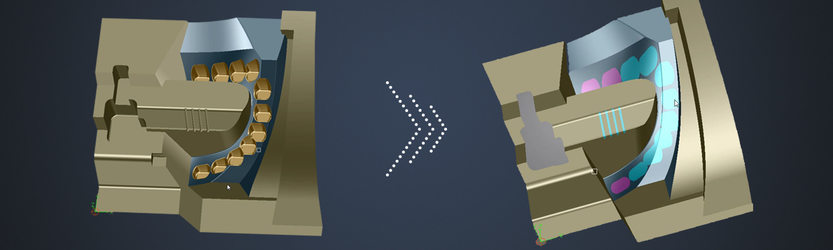

插入填充曲面
填充曲面通常在計算NC程序前使用，例如，在凹槽和筋槽區域。為更好地進行概述，將對工件執行簡化和分解操作。為此，Tebis還提供方便的功能。
視頻顯示了這些區域是如何簡化的，以及填充曲面是如何生成的（甚至在復雜區域上）。
插入加工功能
如果工件包含Tebis特徵庫中的NC特徵，則後續的2.5DNC編程可自動進行。
視頻顯示了Tebis特徵掃描是如何分析模具模板，並建議了供用戶採納的適當功能。
視頻顯示了特徵掃描是如何配備這種具有NC特徵的機械工程工件的，以便後續的NC編程能夠自動進行。

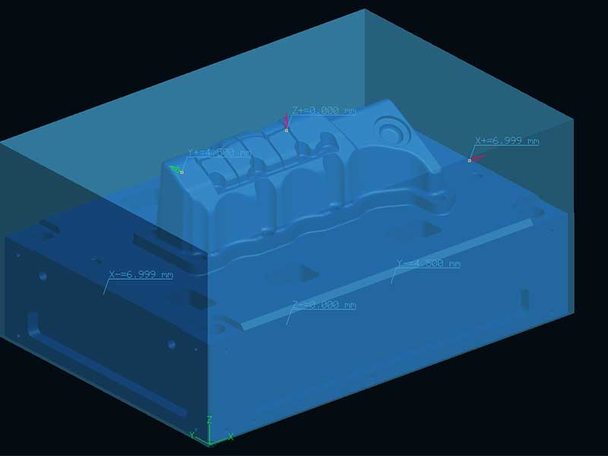

設計毛坯
Tebis提供多項用於定義毛坯的自動設計功能：
- 具有包絡體
- 具有鑄坯餘量
- 作為多層毛坯
- 作為六面毛坯

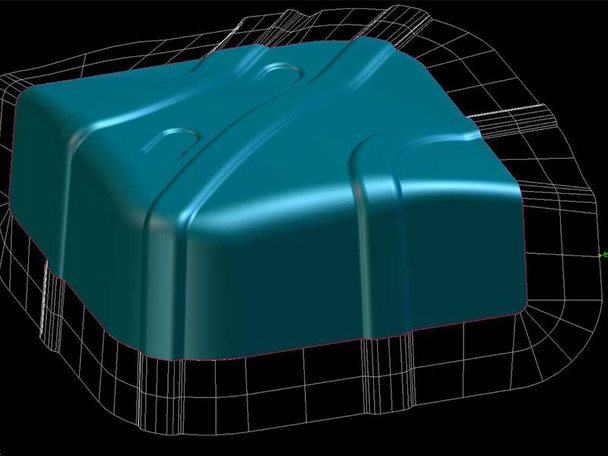

延伸曲面

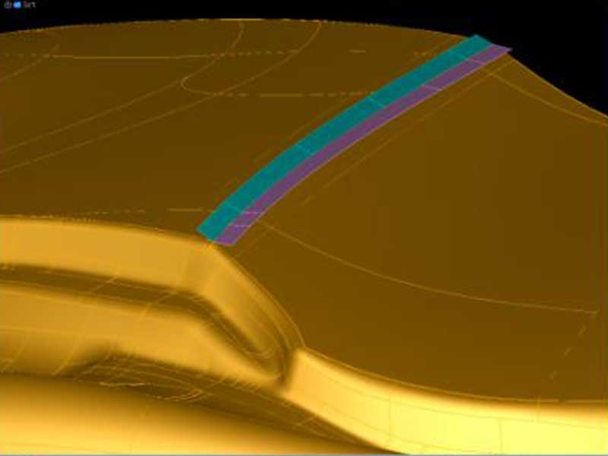

NC編程人員創建延伸曲面，用於在加工過程中保護工件的銳角邊緣。
創建引導曲線
加工深槽等特殊的高端銑削功能需要NC程序在嚮導的幫助下創建的引導曲線。
整個過程為您帶來的優勢
- 標準化和自動化NC編程
- NC編程員工的快速學習曲線
- 高加工質量
- 機上加工時間短
- 低錯誤率
