將NX-結構導入Tebis

當我們導入NX文件時,組件結構被存放在結構樹的過濾器(Filter)。然而,零件被全部存放在一個圖層(Layer)。是否也可以將各個零件按照過濾器中的結構在圖層中存放?

可以。在配置中,Tebis允許對接口進行個性化設置。其中包括不僅將NX文件結構在過濾器中體現,也可在圖層中體現。



做法如下:

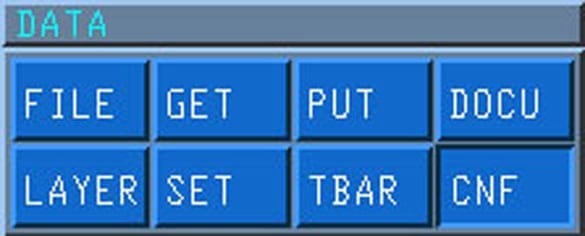

  1. 利用DATA/CNF功能調出相應配置。

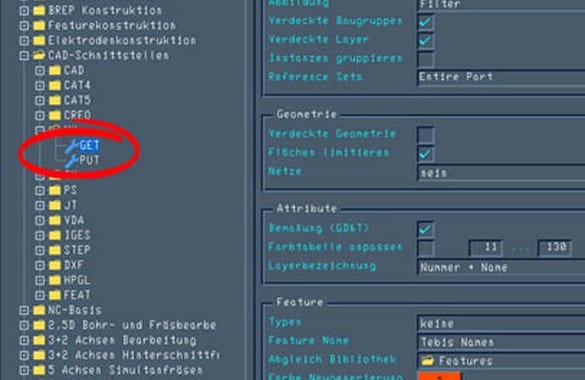

  1. 選中“CAD接口/NX/GET”。

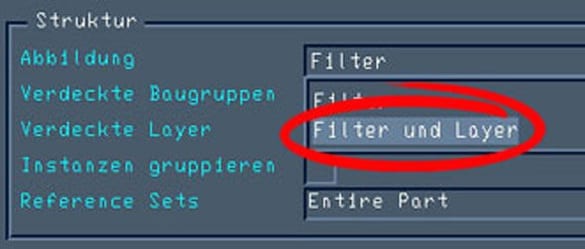

  1. 在“結構”欄的“映射”選取選項“過濾器與圖層”。

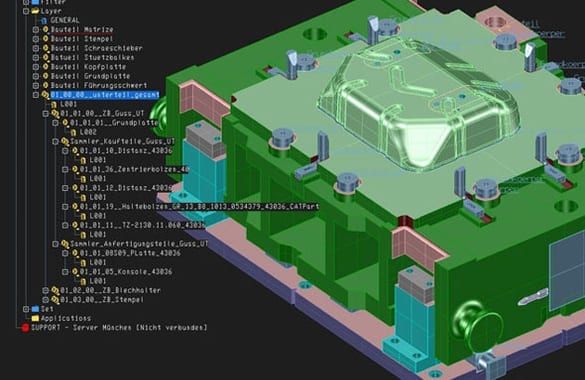

  1. 現在用DATA/FILE/GET/NX功能導入所需的NX文件。相關結構將被完整應用到圖層裡。
